Putkipaketti Puzer PP1, Ø 42mm

Puzerin PP1 -putkipaketti on täydennyspaketti, jota käytetään PP2 ja PP3 -putkipakettien kanssa. Se sisältää yhden imurasian asennuksessa tarvittavat komponentit. Keskuspölynimurijärjestelmän kolmas osakokonaisuus keskusyksikön ja siivousvälinesarjan lisäksi on pölyputkisto. Putkisto koostuu runkoputkista, imurasiasta (johon imurin letku kiinnitetään) sekä keskusyksikön jälkeisestä poistoputkesta. Valmiiden putkipakettien sisällöt on mietitty niin, että ne kattavat yleisimpien talotyyppien tarpeet. Yksilöllisesti suunniteltuihin koteihin putkisto voidaan rakentaa irto-osista tai valmiita putkipaketteja yhdistelemällä.

Puzer-keskuspölynimurin runkoputkisto on polypropeeniputkea, joka kestää hyvin keskusyksikön synnyttämän alipaineen. Putkien ulkohalkaisija on 42 mm, muhvin kohdalta 47 mm. Putkien koko on täten mitoitettu suomalaisiin rakennusstandardeihin soveltuvaksi. Puzer-putkiston osat sopivat toisiinsa tiiviisti ilman työkaluja tai liimaa. Muhviliitoksissa putken osat painetaan toisiinsa kiinni. On tärkeää, että liitokset painetaan pohjaan asti ja että lukitustiiviste on paikoillaan muhvissa. Keskusimurin ohjausvirtapiiri on 24 V:n tasavirtapiiri. Se ei ole vaaraksi ihmisille. Virtajohto voidaan vetää joko vapaana tai ”putkittaa” samalla tavoin kuin sähköjohdot.

Putket asennetaan siten, että putkissa ja yhteissä olevat nuolet osoittavat aina keskusyksikölle. Näin vältetään törmäyspinnat imuputkistossa. Putkistovastuksen minimoimiseksi käytetään mahdollisimman vähän mutkia. Mutkissa on hyvä käyttää 45 asteen mutkaa aina kun se on mahdollista. Myös 90 asteen mutka tehdään kahdella 45 asteen mutkalla tai loivalla 90 asteen mutkalla. Imurasioille menevät putket pyritään sijoittamaan onttoihin väliseiniin. Putkisto imurasialta toiselle ja imurasialta keskusyksikölle suositellaan vedettäväksi yläkautta, välikatossa tai ullakolla. Imurasiat ovat tyylikkään huomaamattomia ja ne suositellaan asennettavaksi käytön kannalta parhaaseen paikkaan noin metrin korkeudelle. Poistoputki johdetaan ulos katolle tai seinästä suoraan ulos. Poistoputken pään edessä on oltava vapaata tilaa vähintään 20 cm. Erikseen tilattavana lisävarusteena putkistopaketteihin on tarjolla mm. ulospuhallussuoja, joka tarvitaan johdettaessa poistoputki ulkoseinän läpi sekä palomansetti asennuksiin, jossa keskusyksikkö on sijoitettu eri palotilaan kuin varsinaiset asuintilat.

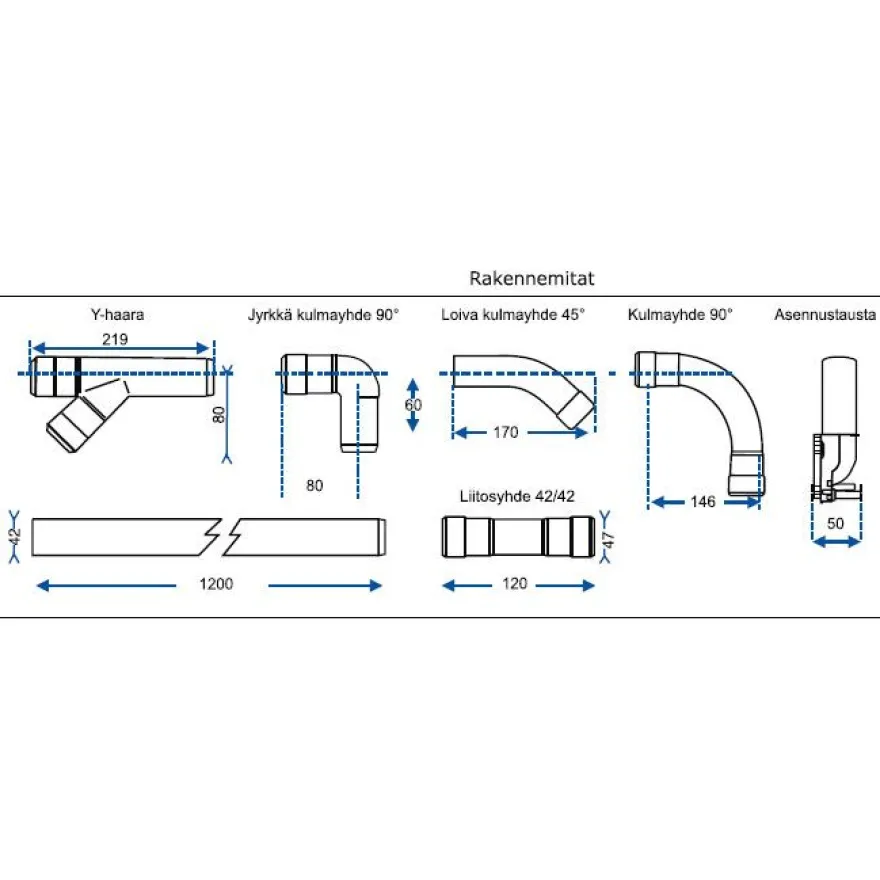

Putkiston mitat:

• Ulkohalkaisija: 42mm (liitosmuhvin kohdalta 47mm)
• Sisähalkaisija: 39mm
• Seinämävahvuus: suoralla osalla 1,5mm, mutkissa ulkoseinämän kulutukselle altis kohta 3,5mm

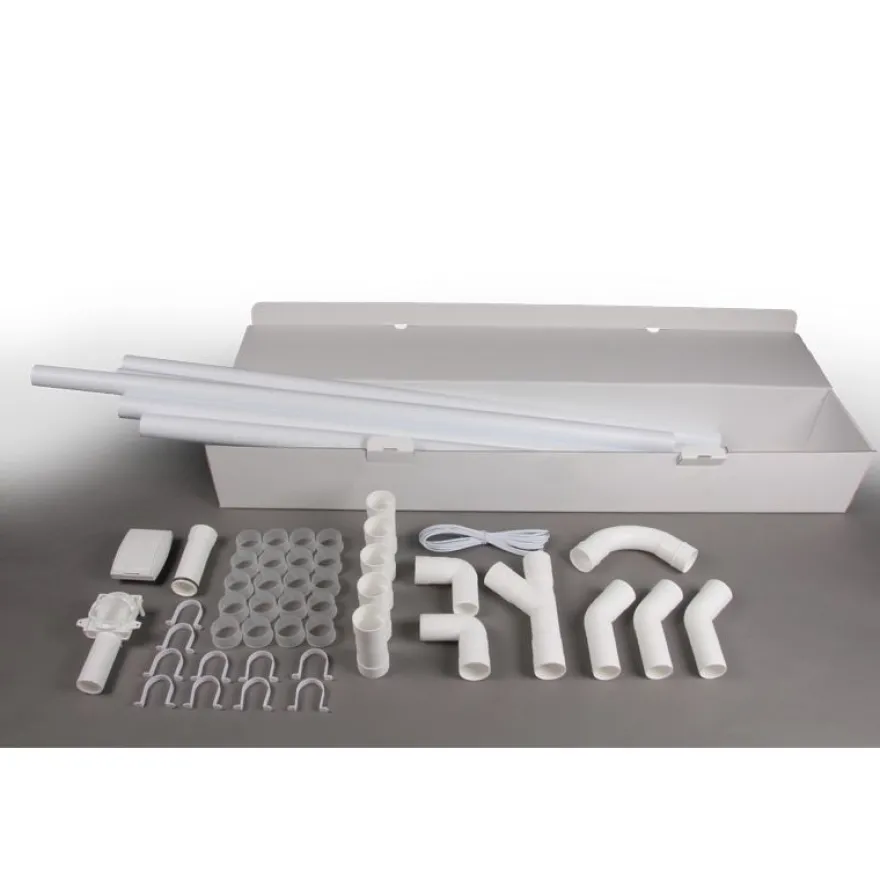

Putkipaketin osat:

• Imurasia 1 kpl
• Putki 1,2 m 5 kpl
• Mutka 90° loiva 1 kpl
• Y-haara 1 kpl
• Mutka 45° 3 kpl
• Mutka 90° jyrkkä 2 kpl
• Liitosyhde 42/42 5 kpl
• Putkikiinnike 10 kpl
• Sähköjohto 10 m
• Tiivisterengas 20 kpl
• Asennusohje 1 kpl

Tuotetiedot:

• Tuotemerkki: Puzer

• GTIN-koodi: 6415869020863
• LVI-numero: 6902086

Tuotteen mitat:

• Halkaisija (mm): 42
• Johdon pituus (m): 10

Tuotteen ominaisuudet:

• Väri: Valkoinen
• Halkaisija: 42mm
• Putkien materiaali: Antistaattinen polypropeeni

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 200,00
• Pakkauksen korkeus (mm): 160,00
• Pakkauksen syvyys (mm): 1 200,00
• Rahtipaino (kg): 27,50
